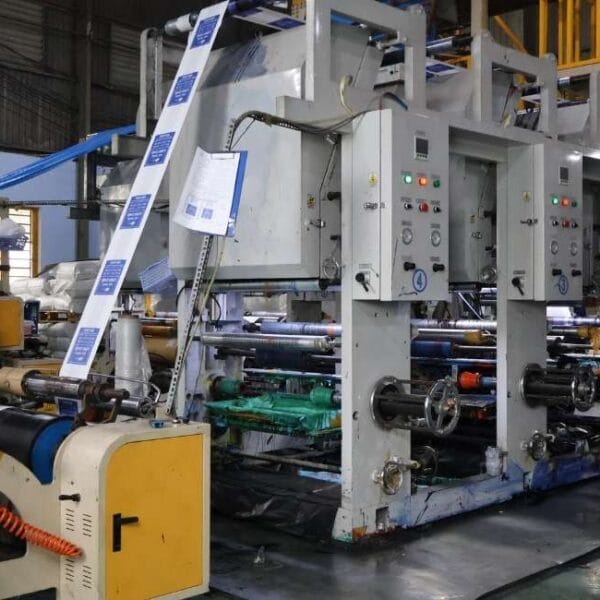

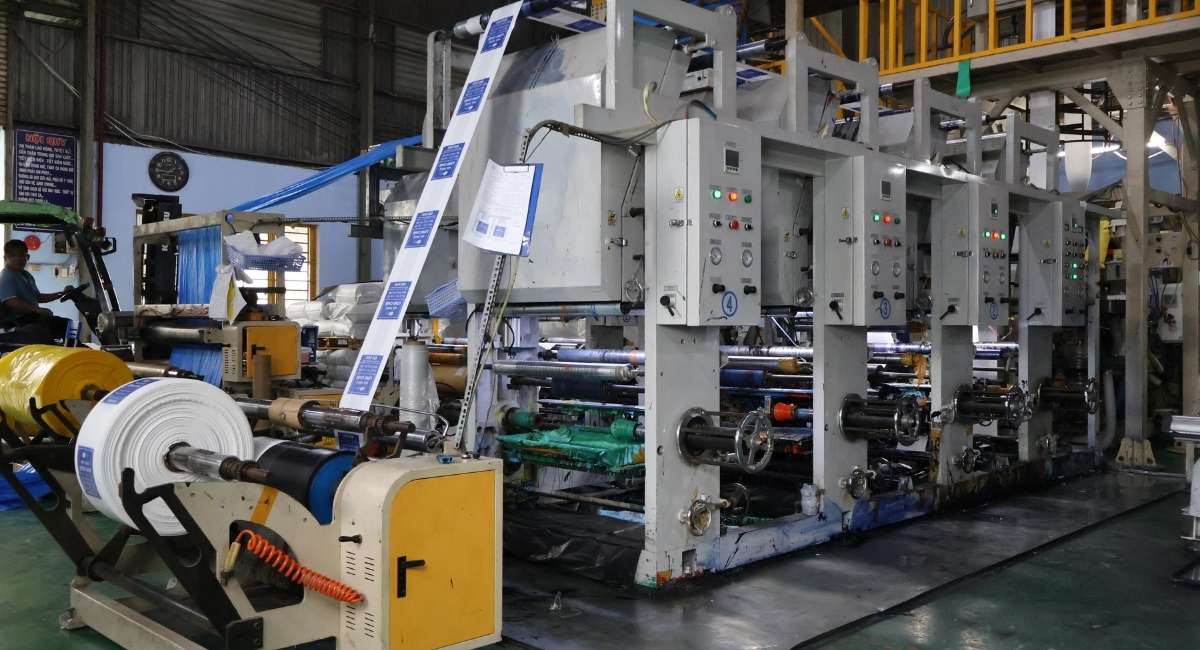

Máy In Ống Đồng - Cấu Tạo, Nguyên Lý Hoạt Động Và Lưu Ý Vận Hành

Máy in ống đồng là thiết bị quan trọng trong ngành sản xuất bao bì màng ghép nhờ tốc độ vận hành ổn định và khả năng tái hiện hình ảnh chính xác. Công nghệ in lõm này cho phép nhà sản xuất kiểm soát lượng mực trên nhiều chất liệu màng nhựa cũng như màng sinh học tự hủy. Phương pháp in này giúp tối ưu hóa chi phí sản xuất trên từng đơn vị sản phẩm khi triển khai các đơn hàng số lượng lớn. Bài viết dưới đây của Bao Bì Nhựa Xanh sẽ tổng hợp thông tin chi tiết về cấu tạo, nguyên lý hoạt động và các lưu ý kỹ thuật khi vận hành máy in ống đồng.

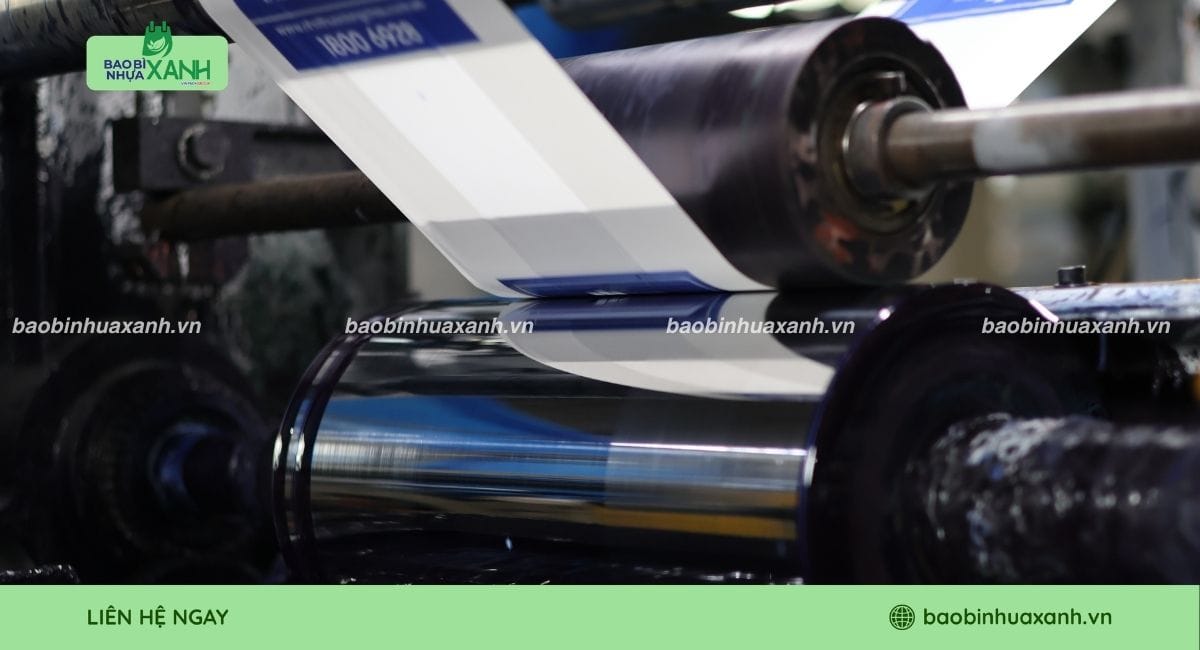

Máy in ống đồng là gì?

Máy in ống đồng có tên tiếng anh Rotogravure Printing Press là thiết bị in công nghiệp hoạt động dựa trên nguyên lý in lõm. Khác với công nghệ in nổi Flexo hay in phẳng Offset, các phần tử in trên máy in ống đồng như chữ viết, đường nét và hình ảnh được khắc sâu xuống dưới bề mặt của trục kim loại hình trụ. Bề mặt của mỗi trục in bao gồm các ô vi mô có độ sâu và thể tích khác nhau tùy theo độ đậm nhạt của mẫu thiết kế. Khi trục quay trong máng mực, các ô lõm này sẽ tiếp nhận mực. Lượng mực sau đó được truyền trực tiếp sang bề mặt màng dưới áp lực của lô ép cao su.

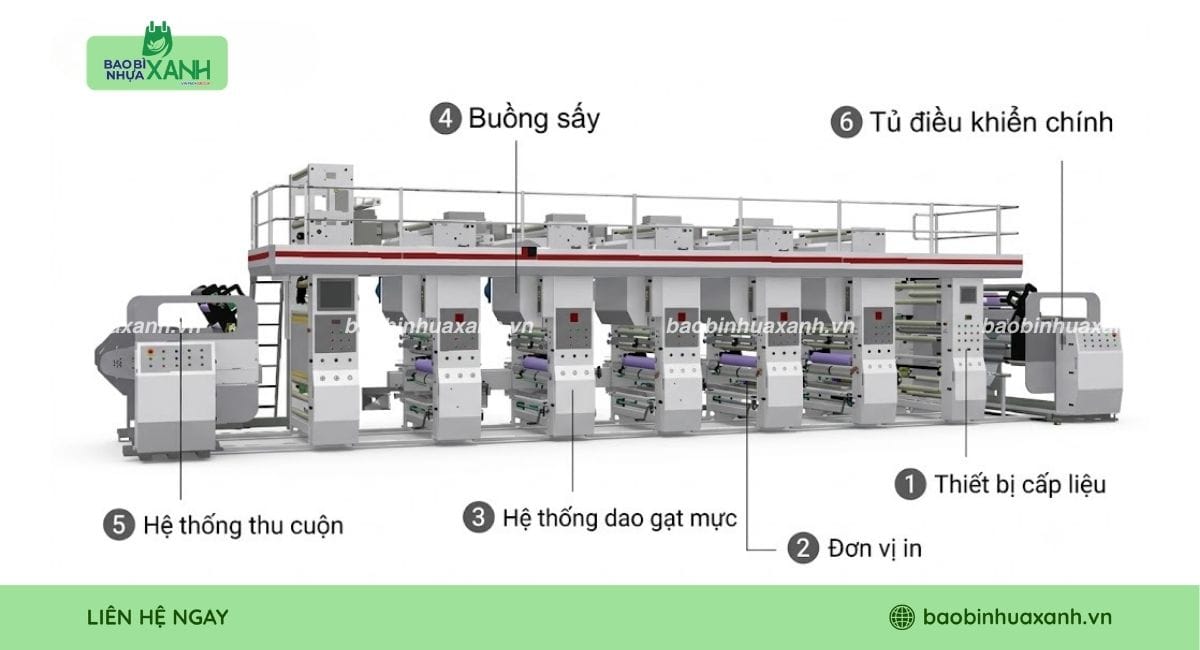

Cấu tạo của máy in ống đồng

Một hệ thống máy in ống đồng bao gồm các trạm màu độc lập bố trí nối tiếp nhau. Mỗi trạm đảm nhận in một màu riêng biệt theo hệ màu kỹ thuật.

1. Trục in ống đồng

Trục in ống đồng được chế tạo từ thép hình trụ chịu lực để hạn chế rung lắc khi quay ở tốc độ cao. Bề mặt trục được mạ một lớp đồng dày khoảng 100 đến 150 micron để thực hiện khắc hình ảnh bằng phương pháp điện tử hoặc laser. Sau khi khắc xong, bề mặt ngoài cùng được mạ một lớp crom mỏng từ 8 đến 12 micron nhằm tăng độ cứng, hạn chế trầy xước và giảm mài mòn trong quá trình tiếp xúc với dao gạt mực.

2. Dao gạt mực và máng cấp mực

Dao gạt mực in ống đồng làm từ thép dẻo chuyên dụng, được đặt nghiêng một góc thích hợp so với tiếp tuyến của trục in. Bộ phận này có nhiệm vụ gạt sạch phần mực dư thừa trên bề mặt trục, chỉ giữ lại mực trong các ô lõm. Máng mực nằm phía dưới trục in, được kết nối với hệ thống bơm tuần hoàn giúp dòng mực luôn chuyển động đều, hạn chế lắng cặn và duy trì độ ổn định của dung môi.

3. Lô ép in cao su

Lô ép in có lõi bằng kim loại và bề mặt bọc cao su nhân tạo có khả năng chịu dung môi. Bộ phận này tạo áp lực nén đều, giúp màng vật liệu ép sát vào trục in, từ đó tiếp nhận toàn bộ lượng mực từ các ô lõm sang bề mặt màng.

4. Buồng sấy nhiệt

Sau khi nhận mực ở mỗi trạm in, màng vật liệu đi qua buồng sấy kín. Hệ thống thổi khí nóng đối lưu với nhiệt độ từ 50 đến 80 độ C giúp dung môi bay hơi nhanh, làm khô lớp mực trước khi chuyển sang trạm in kế tiếp để tránh hiện tượng lem màu.

Hệ thống điều khiển chồng màu tự động

Cảm biến quang học quét các dấu định vị in ở mép màng. Dữ liệu sai lệch được chuyển về bộ vi xử lý để điều khiển động cơ servo căn chỉnh góc quay và vị trí của trục in, giữ cho độ sai lệch chồng màu ở mức nhỏ hơn 0.05 mm.

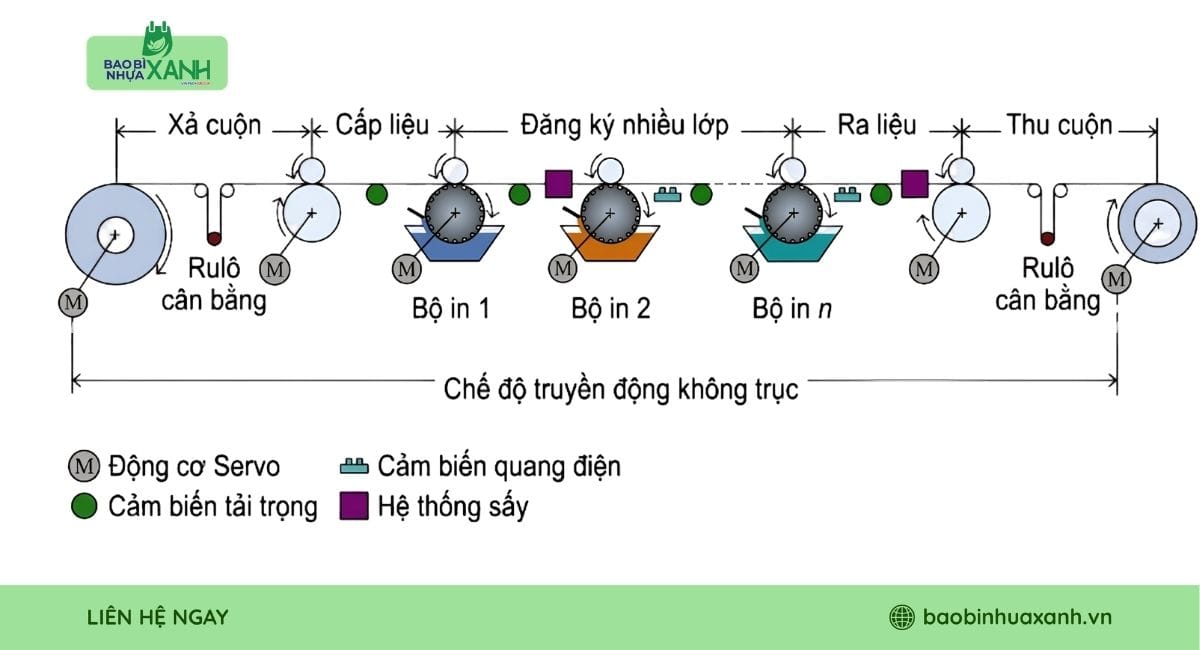

Nguyên lý hoạt động của máy in ống đồng

Quá trình in ống đồng diễn ra liên tục theo các bước kỹ thuật sau:

1. Cấp phôi và kiểm soát lực căng màng: Cuộn màng nguyên liệu như BOPP, PET hoặc màng sinh học được lắp vào trục xả cuộn. Hệ thống phanh và con lăn đệm khí tự động điều chỉnh lực căng, giữ cho màng luôn phẳng và ổn định khi đi vào các trạm in.
2. Cấp mực và làm sạch bề mặt trục in: Khi trục in quay, phần dưới của trục nhúng vào máng mực để mực điền đầy vào các ô lõm. Dao gạt mực sẽ gạt sạch lớp mực thừa bám trên phần không chứa hình ảnh của trục.
3. Truyền mực sang bề mặt vật liệu: Màng đi qua khe giữa trục in và lô ép cao su. Dưới áp lực tiếp xúc, mực trong các ô lõm bám dính vào bề mặt màng.
4. Sấy khô màng qua từng trạm màu: Màng sau khi in đi qua buồng sấy khí nóng. Dung môi bay hơi, mực bám chắc vào màng trước khi tiếp tục chu trình tại các trạm màu tiếp theo.
5. Kiểm tra chồng màu và thu cuộn: Cảm biến rà soát độ chính xác của các lớp màu in. Sau khi hoàn thiện, màng được làm mát qua các trục kim loại và cuộn lại tại trạm thu cuộn.

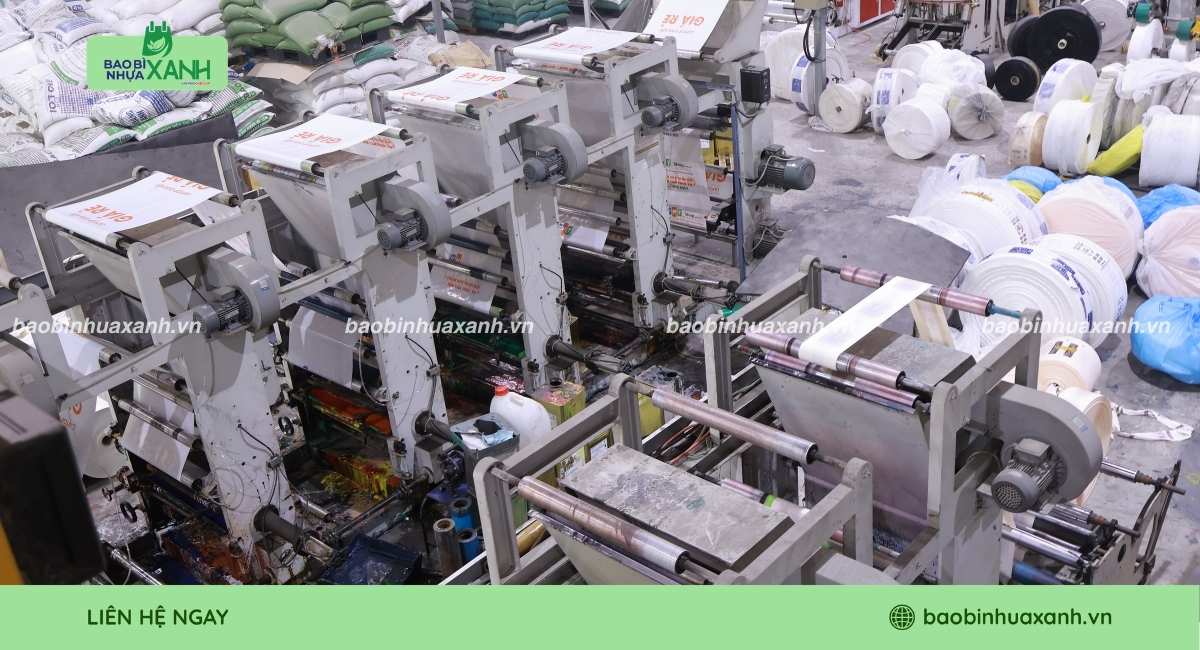

Các loại máy in ống đồng phổ biến

Dựa vào quy mô và thiết kế kỹ thuật, máy in ống đồng được chia thành các nhóm chính:

Phân loại theo số lượng màu in

• Máy in 4 màu: Sử dụng cho hệ màu cơ bản CMYK, thích hợp cho các mẫu bao bì đơn giản, ít chi tiết chuyển màu phức tạp.
• Máy in 6 đến 8 màu: Dòng máy phổ biến trong sản xuất bao bì thực phẩm và hàng tiêu dùng. Cấu hình này hỗ trợ in các màu cơ bản kết hợp thêm màu lót trắng hoặc màu pha chuyên biệt.
• Máy in 9 đến 10 màu: Ứng dụng cho các sản phẩm bao bì cao cấp đòi hỏi in nhiều màu pha hoặc phủ bóng cục bộ hai mặt trong cùng một lượt chạy màng.

Phân loại theo hệ thống truyền động

• Máy in truyền động trục cơ khí: Toàn bộ các trạm in kết nối với một trục dẫn động chung qua hệ thống bánh răng. Dòng máy này hoạt động ổn định nhưng cần nhiều thời gian căn chỉnh khi thay mẫu in mới.
• Máy in trục điện tử độc lập: Mỗi trạm in sử dụng một động cơ servo riêng biệt được điều khiển điện tử. Dòng máy này cho phép thay trục nhanh, giảm hao hụt màng khi khởi động và kiểm soát chồng màu chính xác.

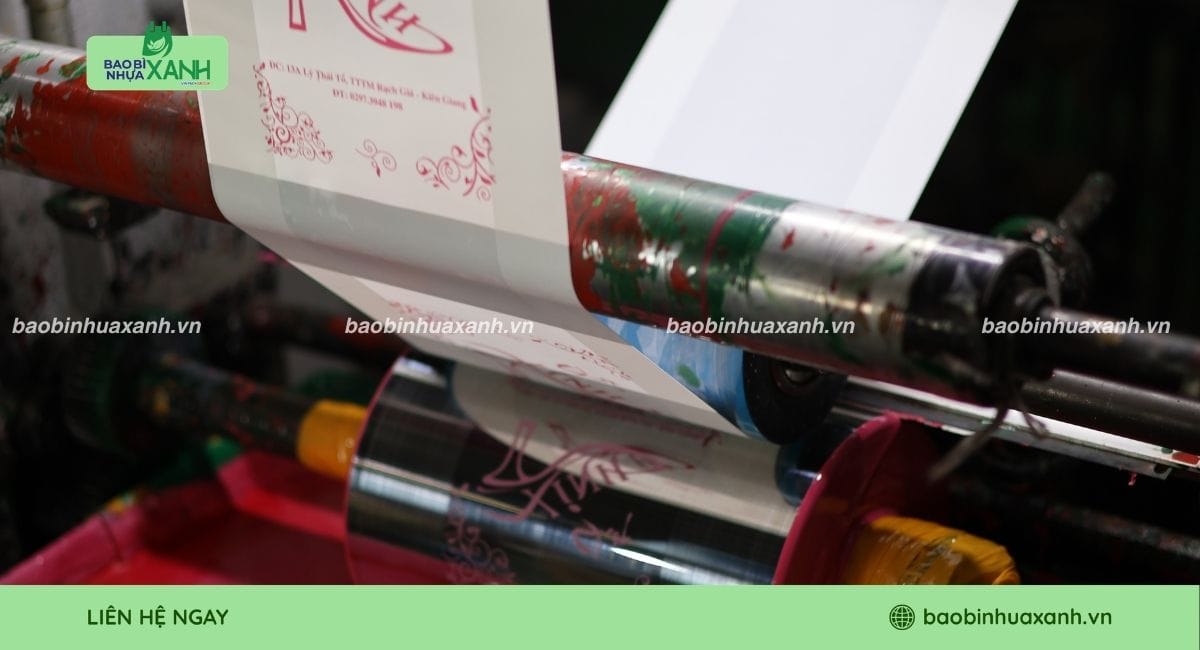

Lợi ích khi sử dụng máy in ống đồng

Nhờ ứng dụng công nghệ in lõm với kết cấu cơ khí chính xác, máy in ống đồng mang lại nhiều ưu thế rõ rệt cả về chất lượng thẩm mỹ thành phẩm lẫn hiệu quả tối ưu chi phí cho doanh nghiệp.

Năng suất in cao và tính kinh tế

Với tốc độ chạy máy đạt từ 200 đến 350 mét mỗi phút, máy in ống đồng đáp ứng tốt các đơn hàng quy mô lớn. Năng suất cao giúp giảm chi phí nhân công và năng lượng tiêu hao, hạ giá thành trên từng đơn vị sản phẩm.

Độ đồng đều và độ sắc nét của hình ảnh

Phương pháp khắc trục kim loại giúp các ô chứa mực có kích thước chính xác, đảm bảo lượng mực truyền lên màng luôn đồng đều. Khả năng thể hiện dải chuyển màu mượt mà và các chi tiết nhỏ rõ nét là ưu điểm lớn của kỹ thuật này.

Độ bền cao của trục kim loại

Trục in mạ crom có thể sử dụng cho các đơn hàng từ 1.000.000 đến 3.000.000 mét màng in mà không suy giảm chất lượng hình ảnh. Doanh nghiệp chỉ cần đầu tư chi phí chế tạo trục ở lần đầu tiên và tái sử dụng cho các đợt sản xuất tiếp theo.

Khả năng in trên nhiều loại vật liệu

Máy in ống đồng có thể gia công trên các màng nhựa truyền thống như PE, PP, PET cũng như các dòng màng sinh học tự hủy như PLA và PBAT khi hệ thống sấy và lực căng được căn chỉnh phù hợp.

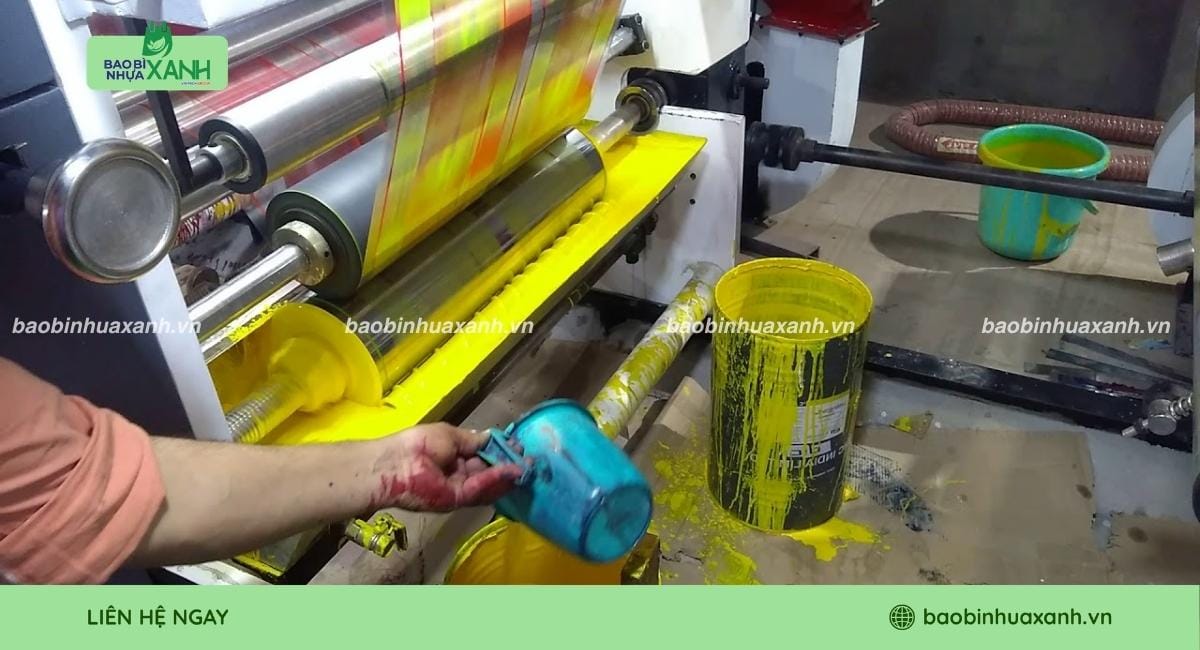

Các lỗi thường gặp và cách xử lý khi vận hành máy in ống đồng

Trong quá trình vận hành máy in ống đồng ở tốc độ cao, việc nắm vững các dấu hiệu sự cố và biện pháp khắc phục kịp thời sẽ giúp hạn chế tối đa tỷ lệ phế phẩm và đảm bảo chất lượng màng in luôn ổn định.

1. Lỗi đường sọc do dao gạt mực

• Hiện tượng: Xuất hiện các vệt kẻ mảnh dọc theo chiều dài cuộn màng.
• Nguyên nhân: Lưỡi dao gạt mực bị mẻ cạnh hoặc có cặn bẩn bám dính dưới mép dao.
• Cách xử lý: Thay mới hoặc mài lại lưỡi dao gạt mực, sử dụng lưới lọc để loại bỏ tạp chất trong máng mực.

2. Lỗi lệch màu khi in

• Hiện tượng: Các lớp màu không trùng khớp với nhau, làm hình ảnh bị nhòe đường biên.
• Nguyên nhân: Lực căng của màng không ổn định hoặc đầu đọc cảm biến quang học bị bám bụi.
• Cách xử lý: Hiệu chuẩn lại bộ điều khiển lực căng màng tại trục xả, lau sạch đầu đọc cảm biến định vị màu.

3. Lỗi mất tram và chấm trắng

• Hiện tượng: Bề mặt vùng in xuất hiện các đốm trắng nhỏ không bắt mực.
• Nguyên nhân: Áp lực từ lô ép cao su chưa đủ hoặc độ nhớt của mực quá cao khiến mực khó thoát ra khỏi ô lõm.
• Cách xử lý: Điều chỉnh tăng áp lực lô ép, bổ sung dung môi để đưa độ nhớt của mực về mức tiêu chuẩn.

4. Lỗi mực bám dính kém và dính mặt lưng

• Hiện tượng: Lớp mực in bị bong tróc hoặc dính vào mặt sau của lớp màng kế tiếp khi cuộn lại.
• Nguyên nhân: Nhiệt độ sấy chưa đủ làm bay hơi dung môi hoặc lực căng khi thu cuộn quá lớn.
• Cách xử lý: Tăng cường lưu lượng gió và nhiệt độ buồng sấy; giảm bớt lực căng ở công đoạn thu cuộn.

Câu hỏi thường gặp về máy in ống đồng (FAQs)

1. Chi phí làm một bộ trục in ống đồng ban đầu là bao nhiêu?

Chi phí làm trục in phụ thuộc vào chu vi, chiều dài trục và độ tinh xảo của mẫu in (dao động trung bình từ 1.500.000 – 3.500.000 VNĐ/trục tùy quy cách). Một mẫu thiết kế 6 màu sẽ cần 6 trục in tương ứng. Chi phí này chỉ tính duy nhất ở lần in đầu tiên; các lần tái bản sau quý khách hoàn toàn không mất thêm chi phí khuôn in.

2. Số lượng đặt hàng tối thiểu (MOQ) khi in ống đồng là bao nhiêu?

Do hao hụt màng trong quá trình căn chỉnh máy, số lượng in kinh tế thường bắt đầu từ 20.000 đến 30.000 túi hoặc từ 200 kg màng trở lên. In số lượng nhỏ hơn mức này sẽ làm tăng chi phí phân bổ trên mỗi sản phẩm.

3. Màng bao bì sinh học tự hủy có bị biến tính khi in ống đồng không?

Máy in ống đồng hoàn toàn có thể in trên màng sinh học PLA và PBAT nếu dây chuyền có hệ thống kiểm soát nhiệt độ sấy thấp và điều chỉnh lực căng màng phù hợp để không làm biến dạng vật liệu.

Kết luận

Máy in ống đồng là giải pháp phù hợp cho các doanh nghiệp có nhu cầu sản xuất bao bì khối lượng lớn với yêu cầu cao về độ sắc nét và tính đồng nhất. Việc nắm vững nguyên lý hoạt động cùng các yếu tố kỹ thuật giúp tối ưu hóa chi phí sản xuất và nâng cao chất lượng thành phẩm. Doanh nghiệp quan tâm đến giải pháp bao bì màng ghép và bao bì sinh học tự hủy có thể liên hệ với Bao Bì Nhựa Xanh để được tư vấn phương án sản xuất phù hợp.
