Máy In Lụa - Cấu Tạo, Nguyên Lý Hoạt Động Và Ưu Điểm Chi Tiết

Máy in lụa là thiết bị cơ khí chuyên dụng đóng vai trò nòng cốt trong ngành in ấn bao bì và gia công bề mặt công nghiệp hiện đại. Thiết bị này ứng dụng nguyên lý truyền mực qua màng lưới định hình để tạo nên những hình ảnh sắc nét, bền màu trên đa dạng chất liệu từ nhựa sinh học, màng nilon đến kim loại và thủy tinh. Tại Bao Bì Nhựa Xanh, hệ thống máy in lụa tự động và bán tự động thế hệ mới được vận hành đồng bộ nhằm mang lại giải pháp in ấn chuẩn xác với chi phí tối ưu nhất cho doanh nghiệp.

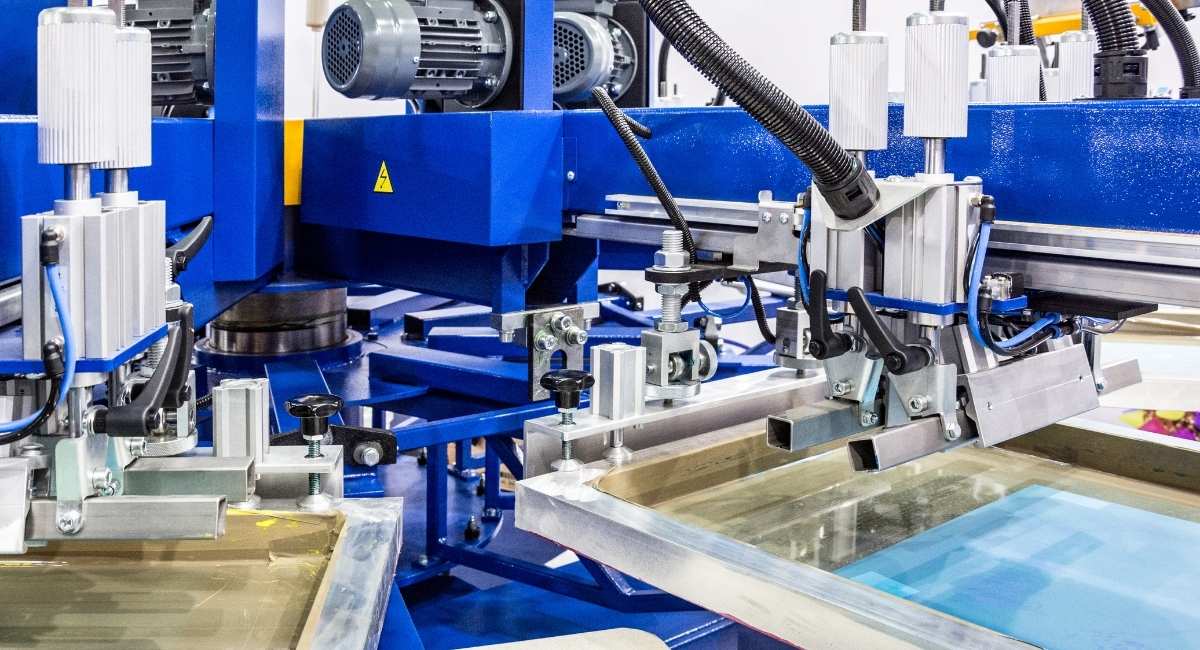

Máy in lụa là gì

Máy in lụa là thiết bị cơ điện hoạt động dựa trên phương pháp in xuyên. Khác với công nghệ in offset hay in kỹ thuật số gián tiếp, máy in lụa sử dụng một khuôn lưới có các mắt lưới rỗng tương ứng với phần tử in, ép trực tiếp mực qua mắt lưới xuống bề mặt vật liệu bằng dao gạt chuyên dụng.

Trong chuỗi cung ứng sản xuất bao bì và nhận diện thương hiệu, máy in lụa giữ vị trí chiến lược quan trọng. Công nghệ này đáp ứng hiệu quả cho các đơn hàng có dải sản lượng từ trung bình đến lớn, đòi hỏi độ phủ màu đậm đặc, độ tươi sáng quang học cao và khả năng bám dính bền bỉ trên các bề mặt vật liệu phức tạp.

Thông số kỹ thuật tiêu chuẩn cơ bản của máy in lụa

Việc nắm bắt các thông số kỹ thuật chuẩn giúp doanh nghiệp dễ dàng kiểm soát chất lượng thành phẩm và lựa chọn giải pháp gia công phù hợp:

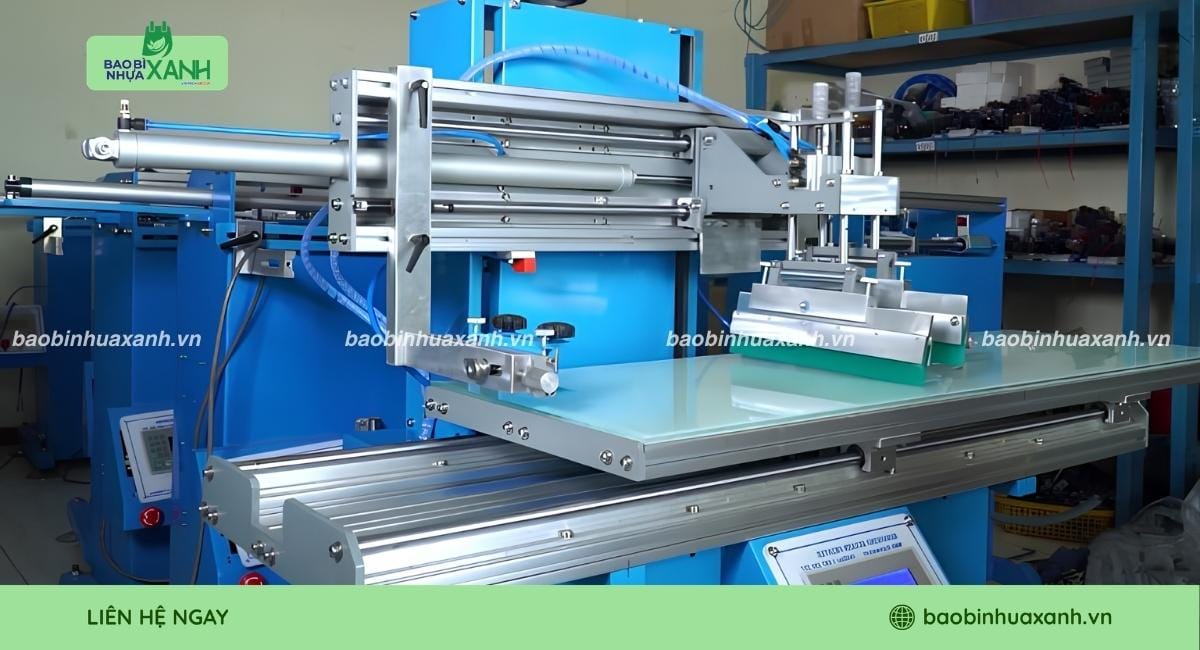

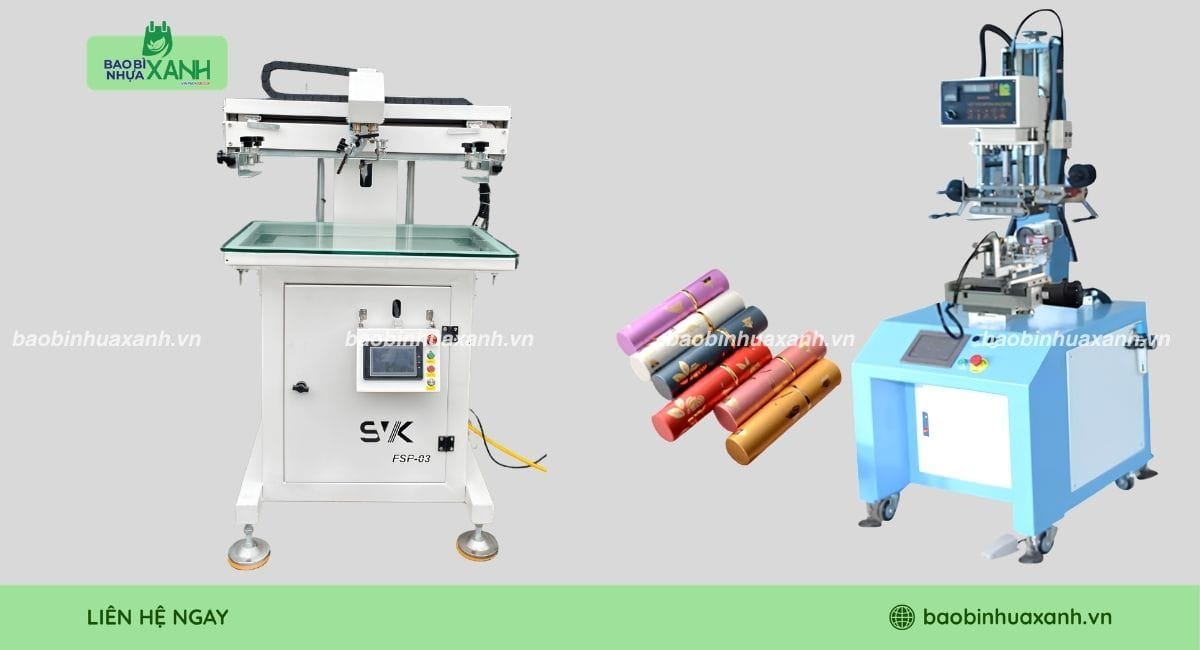

Cấu tạo chi tiết của máy in lụa

Cấu trúc cơ khí của máy in lụa hiện đại gồm bốn cụm bộ phận chính, kết hợp cơ điện tử chính xác nhằm đảm bảo quá trình truyền mực diễn ra ổn định.

Hệ thống khung in và lưới lụa

Khung in lụa thường được chế tạo từ hợp kim nhôm chịu lực cao, chống cong vênh dưới lực căng lớn. Lưới in dệt từ sợi tổng hợp Polyester được căng với lực kế đạt từ 18 đến 25 N/cm. Bề mặt lưới được phủ một lớp keo cảm quang. Khi chụp bản bằng ánh sáng tia cực tím, các phần tử đồ họa cho phép mực đi qua, trong khi các vùng còn lại bị đóng rắn hoàn toàn để ngăn mực thấm ra ngoài.

Cụm dao gạt và dao phủ mực

Cụm dao gạt mực in lụa chuyển động tịnh tiến gồm hai thành phần đảm nhiệm hai chức năng đối lập:

• Dao phủ mực: Chế tạo bằng hợp kim nhôm hoặc thép không gỉ, làm nhiệm vụ lướt nhẹ trên mặt lưới để dàn đều một lớp mực mỏng lấp đầy các mắt lưới ở lượt đi.
• Dao gạt mực: Sử dụng lưỡi cao su tổng hợp Polyurethane có khả năng kháng dung môi. Lưỡi dao tạo một góc nghiêng từ 65 đến 75 độ so với mặt phẳng in, chịu áp lực ép nén từ xi lanh khí nén để đẩy mực xuyên qua mắt lưới xuống bề mặt sản phẩm ở lượt về.

Bàn in và cơ cấu hút chân không

Bàn in lụa được gia công phay phẳng từ nhôm tấm định hình, có hệ thống lỗ thoát khí phân bố đều khắp bề mặt.

Bên dưới bàn in gắn tuabin hút chân không công suất phù hợp. Khi vật liệu như túi nilon, màng bao bì hay tấm giấy đặt lên bàn in, lực hút chân không giữ chặt phôi cố định, hạn chế hiện tượng xê dịch trong suốt quá trình dao gạt quét qua.

Hệ thống điều khiển và truyền động

Hệ truyền động trục ngang sử dụng động cơ Servo kết hợp thanh ray trượt tuyến tính và trục vít me bi. Cơ chế này giảm thiểu rung lắc cơ học, duy trì vận tốc quét ổn định từ điểm đầu đến điểm cuối hành trình.

Toàn bộ thông số về tốc độ gạt, hành trình quét, độ trễ nhả phôi đều được lập trình chính xác qua bộ điều khiển logic PLC.

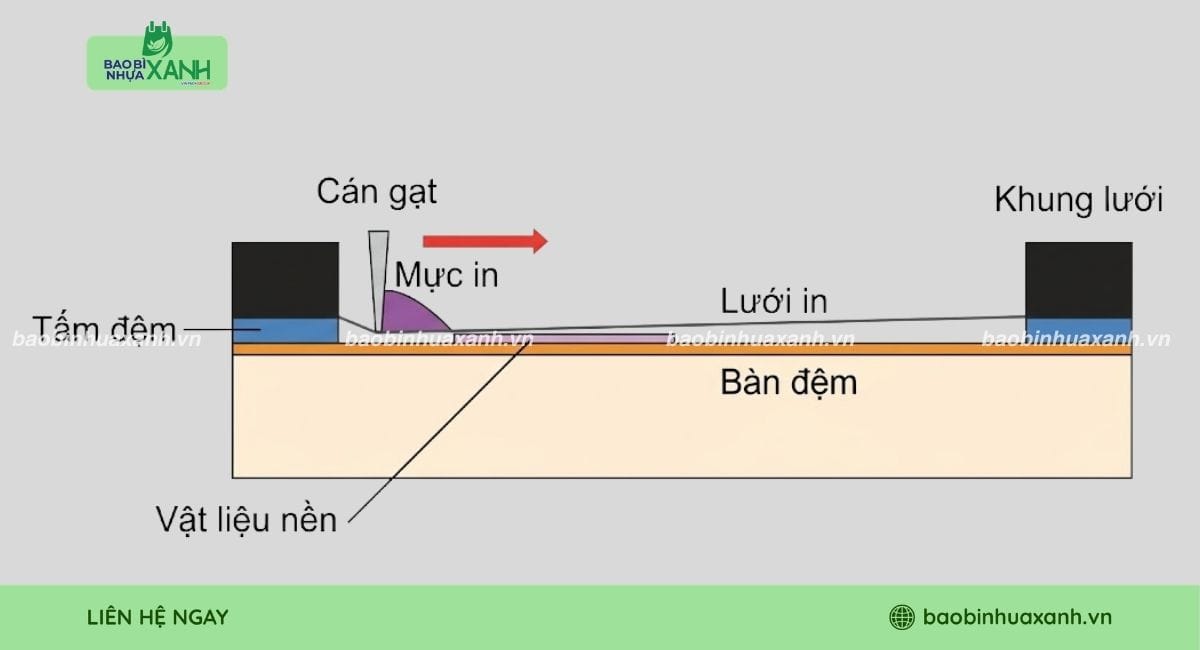

Nguyên lý hoạt động và quy trình in tiêu chuẩn

Quy trình in lụa công nghiệp là chuỗi thao tác kỹ thuật tuần tự, đòi hỏi sự đồng bộ giữa kỹ thuật vận hành và độ chính xác của thiết bị:

Chuẩn bị khuôn in và định vị vật liệu

Kỹ thuật viên gá lắp khung in lên giá đỡ của máy, cân chỉnh thăng bằng theo ba trục tọa độ X, Y, Z. Vật liệu in được đưa lên bàn in và cố định nhờ cữ định vị cùng lực hút chân không. Khoảng hở giữa mặt dưới lưới và bề mặt vật liệu được thiết lập trong khoảng 1.5 đến 3.0 mm để đảm bảo độ nảy của lưới sau khi gạt.

Cấp mực in chuyên dụng

Tùy thuộc vào vật liệu nền, loại mực in tương thích sẽ được pha chế độ nhớt đạt từ 50 đến 150 Pa.s:

• Mực gốc dung môi: Chuyên dụng cho nhựa PP, PE, HD.
• Mực sấy UV: Đóng rắn dưới đèn cực tím, dùng cho bao bì mỹ phẩm.
• Mực gốc nước: Thân thiện với môi trường, phù hợp cho vải và giấy Kraft.

Mực được rót dọc theo cạnh trước của khung in với khối lượng vừa đủ cho một chu kỳ vận hành liên tục.

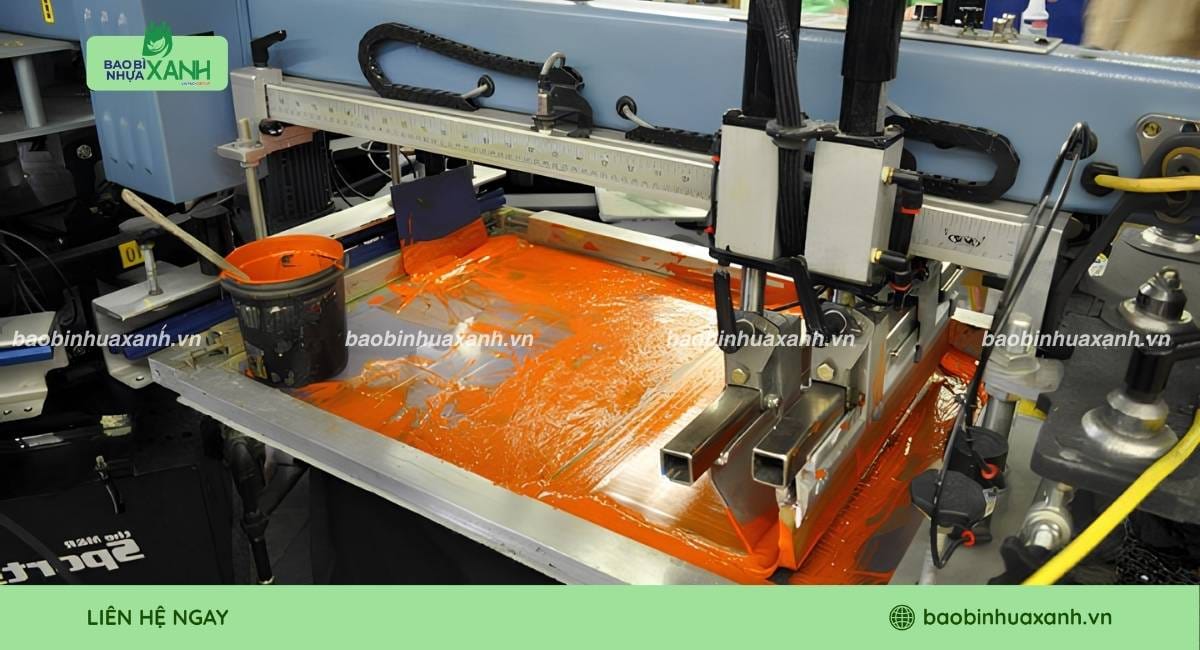

Kỹ thuật gạt mực qua mắt lưới

Khi máy bắt đầu chu kỳ in, dao phủ mực quét về phía trước để trải đều màng mực lên vùng hình ảnh. Ngay sau đó, cụm đầu in hạ xuống vị trí tiếp xúc, dao gạt mực ép lưới tì sát vào bề mặt vật liệu và tịnh tiến ngược lại. Áp lực nén mực lỏng thoát qua các ô lưới mở, truyền đồ họa xuống bề mặt bao bì.

Quy trình sấy khô màng mực

Sản phẩm sau khi in được chuyển tiếp vào hệ thống sấy chuyên dụng:

• Mực dung môi: Phôi đi qua buồng sấy hồng ngoại đối lưu khí nóng ở nhiệt độ 50 đến 80 độ C để làm bay hơi dung môi.
• Mực UV: Phôi đi qua băng chuyền chiếu đèn UV cường độ cao, kích hoạt phản ứng trùng hợp quang hóa trong 1 đến 2 giây.

Kiểm tra chất lượng thành phẩm

Bộ phận kiểm soát chất lượng kiểm tra ngẫu nhiên thành phẩm theo tiêu chuẩn công nghiệp:

• Kiểm tra độ bám dính bằng phương pháp dán băng dính chịu lực.
• Kiểm tra độ đồng màu bằng thiết bị quang phổ.
• Kiểm tra độ sắc nét của các chi tiết mảnh, đảm bảo không nhòe hay răng cưa.

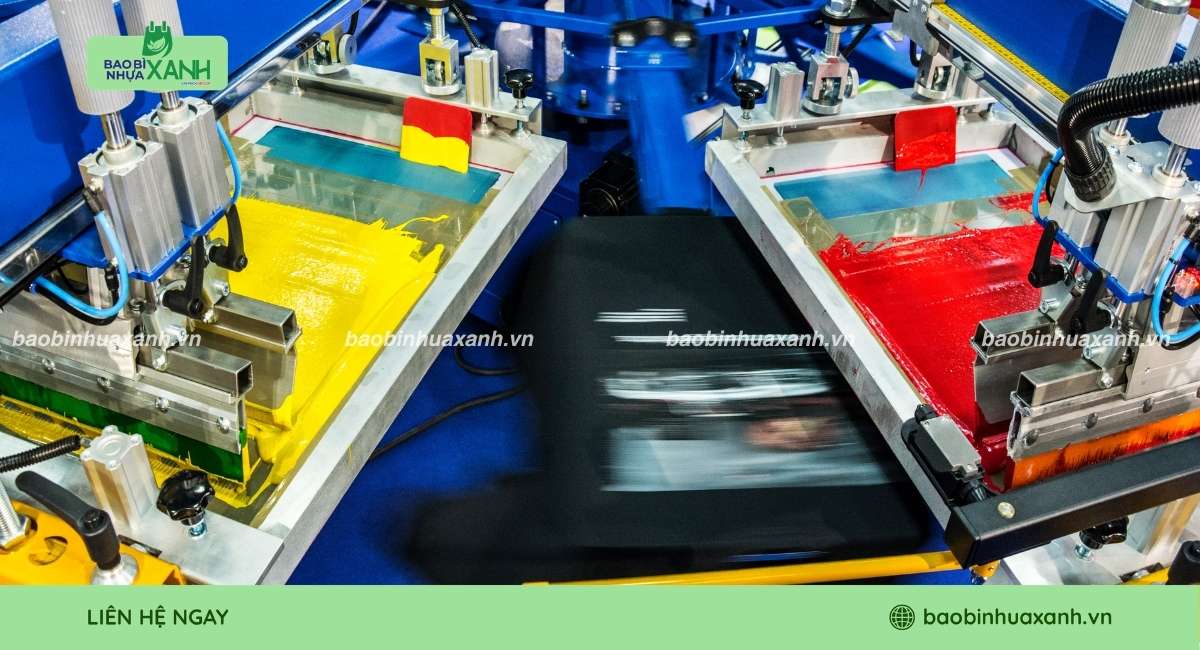

Ưu điểm của máy in lụa và lợi ích kinh tế

Khả năng in trên nhiều dạng bề mặt

Máy in lụa có tính linh hoạt cao nhờ khả năng thay đổi cấu hình gá đặt. Thiết bị có thể in chính xác trên các mặt phẳng mỏng như màng nilon bao bì lẫn các bề mặt định hình như chai lọ hình trụ hay thùng chứa công nghiệp.

Khả năng tương thích nhiều vật liệu

Phương pháp in lụa phù hợp với nhiều vật liệu nền khác nhau. Thiết bị có thể in trên màng nhựa sinh học, màng nhựa tái sinh, giấy, kim loại sơn tĩnh điện, gốm sứ hay cao su. Nhờ điều chỉnh thành phần mực và dung môi, lớp in liên kết tốt với cấu trúc bề mặt vật liệu.

Độ dày và độ phủ màu của lớp mực

Độ dày của lớp mực in lụa đạt từ 10 đến 40 micron, cao hơn đáng kể so với in offset hay in kỹ thuật số. Lớp mực dày giúp tạo hiệu ứng màu sắc rõ ràng, độ che phủ tốt ngay cả khi in mực sáng màu trên nền bao bì tối.

Độ bền màu của sản phẩm

Nhờ liên kết màng polymer cùng hàm lượng chất kết dính trong mực in lụa, họa tiết in có khả năng chống trầy xước, chịu ma sát, hạn chế phai màu dưới tác động của ánh sáng và môi trường sử dụng thông thường.

Tối ưu chi phí cho đơn hàng lớn

Chi phí chế tạo khuôn in lụa thấp hơn chi phí khắc trục in ống đồng hay làm bản in flexo kim loại. Đối với các lô hàng quy mô vừa từ vài trăm đến vài nghìn sản phẩm, máy in lụa đem lại hiệu quả chi phí rõ rệt, giảm áp lực đầu tư khuôn bản ban đầu.

Khả năng tùy biến theo thiết kế

Máy in lụa cho phép ứng dụng các dòng mực chuyên biệt:

• Mực nhũ vàng, nhũ bạc ánh kim.
• Mực in nổi tạo hiệu ứng xúc giác trên logo.
• Mực dạ quang hoặc mực cảm ứng nhiệt.

Đối với nhu cầu in logo nhận diện thương hiệu trên các dòng túi sinh học, túi nilon hay bao bì màng ghép với số lượng linh hoạt, giải pháp in lụa tại Bao Bì Nhựa Xanh giúp doanh nghiệp tối ưu chi phí khuôn in và đảm bảo chất lượng hình ảnh đồng đều.

Câu hỏi thường gặp về máy in lụa (FAQs)

1. Máy in lụa có in được trên chất liệu kim loại và thủy tinh không?

Có. Máy in lụa xử lý rất tốt trên chất liệu kim loại và thủy tinh. Kỹ thuật viên sẽ sử dụng dòng mực gốc epoxy hoặc mực sấy UV kết hợp xử lý bề mặt bằng tia plasma/corona trước khi in để tăng lực bám dính của các phân tử mực.

2. Sự khác biệt giữa máy in lụa thủ công, bán tự động và tự động?

• Máy in thủ công: Người thợ dùng tay kéo dao gạt mực; năng suất thấp (100 – 200 sp/giờ), chất lượng phụ thuộc vào lực tay thợ.
• Máy in bán tự động: Thao tác cấp và lấy phôi do người làm, hành trình gạt mực do động cơ/khí nén tự động thực hiện; năng suất trung bình (600 – 1.000 sp/giờ), chất lượng đồng đều.
• Máy in tự động hoàn toàn: Tự động nạp liệu, xử lý bề mặt, gạt mực, sấy khô và xếp chồng thành phẩm; năng suất cao (1.200 – 3.000 sp/giờ), tối ưu cho các dây chuyền bao bì công nghiệp lớn.

3. Độ bền của bản in lụa so với in kỹ thuật số như thế nào?

Bản in lụa sở hữu độ bền vượt trội hơn khi sử dụng ngoài trời hoặc trong môi trường ma sát cao. Do màng mực in lụa dày hơn từ 3 – 5 lần so với mực in phun kỹ thuật số, sản phẩm chống phai màu dưới ánh nắng mặt trời và chịu được sự cọ xát trong quá trình vận chuyển bao bì hàng hóa.

3. Chi phí đầu tư ban đầu cho một hệ thống in lụa là bao nhiêu?

Chi phí phụ thuộc vào cấp độ tự động hóa:

• Máy in lụa phẳng thủ công gá cố định: Từ 5.000.000 – 15.000.000 VNĐ.
• Máy in lụa bán tự động khí nén/servo: Từ 45.000.000 – 180.000.000 VNĐ.
• Dây chuyền in lụa tự động liên hoàn kèm buồng sấy UV: Từ 250.000.000 – 800.000.000 VNĐ trở lên.

Kết luận

Máy in lụa giữ vai trò quan trọng trong ngành gia công bao bì nhờ cấu tạo cơ khí ổn định, nguyên lý truyền mực linh hoạt và khả năng ứng dụng rộng rãi trên nhiều chất liệu. Việc hiểu rõ cấu tạo và quy trình vận hành giúp các đơn vị sản xuất chủ động kiểm soát chất lượng thành phẩm, đồng thời lựa chọn phương án in ấn phù hợp với yêu cầu kinh tế và kỹ thuật.
